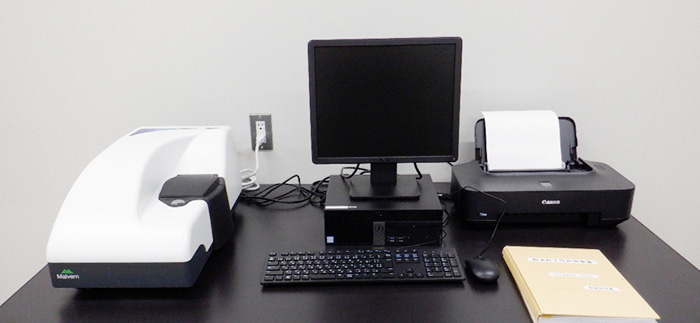

≪粒子径範囲≫

• 0.6 nm～6 μm（濃度範囲：リゾチーム 0.1 mg/mL～40wt/vol%）

≪分子量範囲≫

• 1000～2×10⁷ダルトン
• 最小サンプル量：12 μL（自動滴定装置により自動化：3.5 mL）

≪測定法≫

• 粒子径：動的光散乱法（NIBS）
• 分子量：静的光散乱法

≪レーザ≫

• 標準-赤：He-Ne、4.0mW、633 nm
• 温度範囲：2℃～90℃

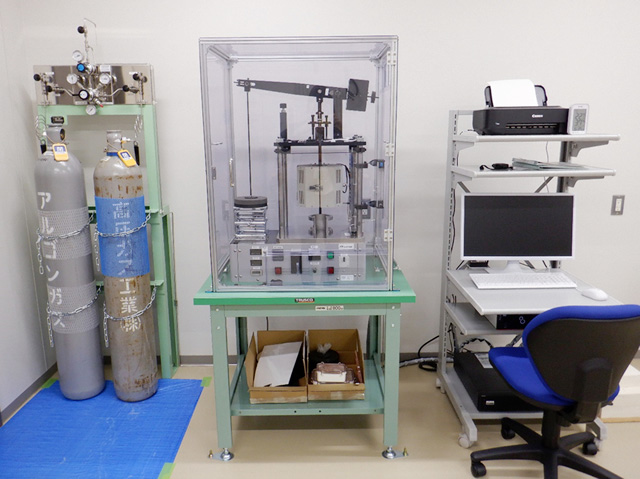

≪試験条件≫

• 試験温度：300～1000℃
• 試験荷重：最大1 kN
• 測定変位：4 mm
• 試験片サイズ：Φ8×t0.5 mm、Φ3×t0.25 mm

≪試験装置本体≫

• 型式：縦型単レバー圧縮式（重錘使用）
• レバー比：1:5
• 荷重精度：±1.0%F.S.以内（5～100%範囲）
• 試験片取付本数：1体/台
• 試験片雰囲気：アルゴンガス（純度99.99％を使用）
• 酸化防止機構：アルゴンガス流入式チャンバー
• 出力信号：変位（電圧）、試験片温度（R熱電対）

≪加熱炉≫

• 型式：2分割式縦型管状炉
• 発熱体：カンタルAPM

≪変位測定装置≫

• 型式：差動トランス型変位計（LVDT）
• 検出方法：ロッドの変位により検出
• 直線性：4 mmF.S.の1%以下
• 安定性：室温環境（±2℃）において±0.02 mm（1%）以下

≪コントローラ≫

• 電気炉制御：サイリスタ制御（勾配設定器及び電圧計を収納）
• 温度検出：K熱電対にて検出
• 制御温度調節器：理化工業FB400（PID制御、使用範囲：300～1000℃）

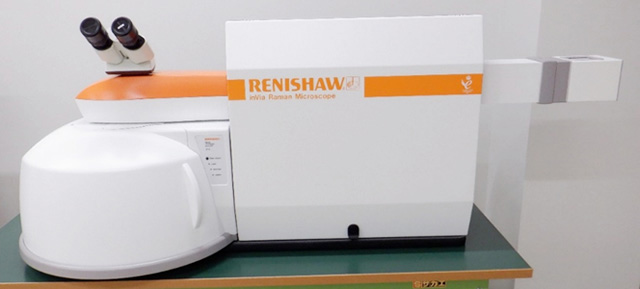

≪分光装置本体≫

• 共焦点工学系
• 分光器：シングルモノクロメータタイプ
• 分光器焦点距離：250 mm

≪レーザー光源≫

• 波長532 nmの固体レーザー
• 出力：50 mW

≪光学系≫

• 対物レンズ倍率：5, 20, 50, 100
• レイリーフィルターの最大波長：100 cm^-1
• グレーティング：1800 g/mm

≪検出部≫

• CCD型マルチチャンネル検出器
• 検出器ピクセル数：1024×256以上

≪サンプルステージ部≫

• 試料観察用カメラ：CMOSカメラ
• サンプルステージ可動範囲：X軸112mm、Y軸76mm、Z軸28mm
• サンプルステージ最小ステップ幅：100 nm以下
• 位置再現性：±0.2 μm

≪安全装置≫

• 装置安全性：クラス１レーザーに対応

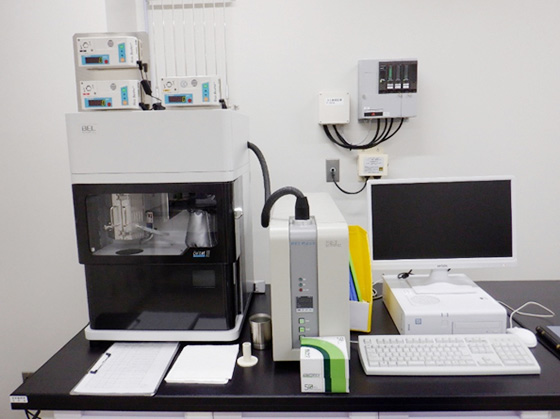

• 測定方式：常圧流通式

≪検出器≫

• 半拡散型4素子熱伝導検出器（TCD）[タングステン-レニウムフィラメント]
• 検出器温度：室温～180℃
• 感度：High/Low2段階切替可能

≪流量制御≫(sccm(0℃、101.3kPa(絶対圧)におけるmL/minに相当))

• キャリアガス(MFC1)：2～100 sccm、He校正
• MIXガスライン(MFC2)：0.6～30.0 sccm、N₂校正
• 前処理・パルスガス（MFC3）：2～100 sccm、N₂校正

≪電気炉≫

• 制御上限温度：1100℃
• 昇温速度：110℃/min（50-500℃）、80℃/min（50-1000℃）
